Description:

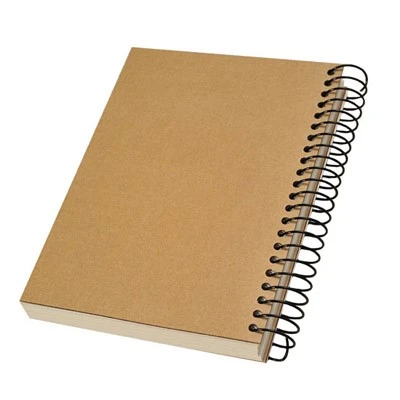

La machine à relier automatique à spirale PBS 420 est une machine parfaite utilisée dans les usines d'impression pour produire des travaux de cahier à fil unique. Il comprend une partie d'alimentation en papier, une partie de perforation du papier, une formation en spirale, une reliure en spirale et une partie de verrouillage à ciseaux avec une partie de collecte de livres.
Avantages :
Pour-productions à grande échelle de livres à spirales
Avec serrure à bobine à crochet arrière de type G et choix de serrure commune de type L
Convient à certains cahiers (taille de reliure de couverture plus grande que le papier intérieur)
Max pourrait être utilisé pour un ordinateur portable de 20 mm d'épaisseur
Données techniques :
|
vitesse |
Jusqu'à 1 300 livres par heure |
|
Pression atmosphérique |
5-8 kgf |
|
Diamètre de la spirale |
8mm – 25mm |
|
Largeur maximale de reliure |
420mm |
|
Largeur minimale de reliure |
70mm |
|
Gamme de ciseaux à crochet arrière de type G |
14mm – 25mm |
|
Gamme de ciseaux à crochet commun de type L |
8 mm - 25 mm |
|
Gamme optionnelle de pas de trou en spirale |
5,6,6,35,8,8,47 (mm) |
Plage de diamètres de spirale
|
Diamètre de la spirale (mm) |
Diamètre du fil (mm) |
Ouverture (mm) |
Épaisseur du livre (mm) |
|
8 |
0.7-0.8 |
Φ3.0 |
5 |
|
10 |
0.7-0.8 |
Φ3.0 |
7 |
|
12 |
0.8-0.9 |
Φ3.5 |
9 |
|
14 |
1.0-1.1 |
Φ4.0 |
11 |
|
16 |
1.0-1.1 |
Φ4.0 |
12 |
|
18 |
1.0-1.1 |
Φ4.0 |
14 |
|
20 |
1.1-1.2 |
Φ4.0 |
15 |
|
22 |
1.1-1.2 |
Φ5.0 |
17 |
|
25 |
1.1-1.2 |
Φ5.0 |
20 |
|
8 |
0.7-0.8 |
Φ3.0 |
5 |
 |
 |
|
Méthode de verrouillage de bobine (type G et type L) |
Type L (spiralediamètre8mm–25mm) |
